ZDIjednovrstvové kalové čerpadlo{0}}
Jednovrstvové kalové čerpadlo ZDI{0}} je druh odstredivého čerpadla, ktoré sa široko používa v ťažobnom priemysle, energetickom priemysle, chemickom priemysle a ďalších priemyselných odvetviach. Je určený na manipuláciu s abrazívnymi a korozívnymi kalmi s vysokým obsahom pevných látok.
Plášť čerpadla je vyrobený z -kvalitnej tvárnej liatiny a má jednovrstvovú{1}}štruktúru. Táto konštrukcia znižuje možnosť úniku a predlžuje životnosť čerpadla. Obežné koleso, oterová doska a špirálová vložka sú vyrobené z-materiálu odolného voči opotrebovaniu, čo zaisťuje odolnosť čerpadla v náročných pracovných podmienkach.
Toto čerpadlo je vybavené pružnou hriadeľovou spojkou, ktorá spája motor a čerpadlo. Dokáže absorbovať otrasy a vibrácie spôsobené motorom a predĺžiť životnosť čerpadla. Čerpadlo má tiež jednoduchú a spoľahlivú konštrukciu, ktorá uľahčuje údržbu a opravu.
Jednovrstvové kalové čerpadlo ZDI{0}} je dostupné v rôznych veľkostiach a konfiguráciách, aby vyhovovalo rôznym požiadavkám. Bežne sa používa v aplikáciách, ako je likvidácia hlušiny, odvodňovanie baní a chemické spracovanie. Je tiež vhodný na čerpanie kalov s vysokou koncentráciou, ako je spracovanie minerálov, príprava uhlia a metalurgické spracovanie.
Na záver, jednovrstvové kalové čerpadlo ZDI{0}}je spoľahlivé, odolné a efektívne čerpadlo, ktoré sa široko používa v baníctve, energetike a chemickom priemysle. Jeho jednoduchý a spoľahlivý dizajn spolu s materiálmi odolnými proti opotrebeniu-z neho robia ideálnu voľbu na manipuláciu s abrazívnymi a korozívnymi kalmi s vysokým obsahom pevných látok. Takže to môže byť perfektné riešenie pre vaše priemyselné potreby.
Parametre
- Konštrukcia držiaka s jedným puzdrom, jednoduchá na demontáž.
- Horizontálna konštrukcia s veľkou nosnosťou.
- Optimalizované hydraulické modely so širokou použiteľnosťou.
- Ťažký hriadeľ s lepším výkonom v pevnosti.
- Nízka rýchlosť čerpadla a lineárny dizajn rýchlosti na zníženie oderu čerpadla.
- Rôzne materiály proti oderu- pre rôzne aplikácie.
Vlastnosti
- Konštrukcia držiaka s jedným puzdrom, jednoduchá na demontáž.
- Horizontálna konštrukcia s veľkou nosnosťou.
- Optimalizované hydraulické modely so širokou použiteľnosťou.
- Ťažký hriadeľ s lepším výkonom v pevnosti.
- Nízka rýchlosť čerpadla a lineárny dizajn rýchlosti na zníženie oderu čerpadla.
- Rôzne materiály proti oderu- pre rôzne aplikácie.
Štruktúra
- Jednostupňové čerpadlo s konzolovou štruktúrou proti oderu-.
- Jednoduché puzdro a zadná ťahacia štruktúra.
- Dizajn s jedným puzdrom. Puzdro a ochranný plech fungujú ako anti-abrazívne časti bez vonkajšieho rámu.
- Tesnenie hriadeľa: Dynamické tesnenie, tesnenie tesnenia a mechanické tesnenie.
- Prevodovka: Priama spriahaná, pohon klinovým remeňom, pohon s meniteľnou frekvenciou, hydraulická spojka.

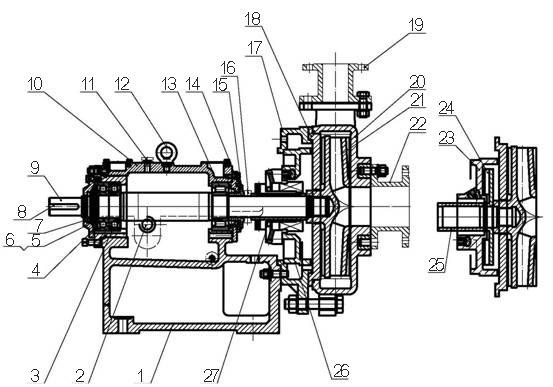

Výkres štruktúry je uvedený nižšie
| 1. Držiak | 2. Vyrovnávač oleja | 3. Ložisko | 4. Tesnenie zadného ložiska | 5. Okrúhla matica |
| 6. Poistná podložka | 7. Olejové tesnenie | 8. Kľúč | 9. Hriadeľ | 10. Kryt konzoly |
| 11. Kryt vzduchového otvoru | 12. Zdvíhacia skrutka | 13. Ložisko | 14. Tesnenie predného ložiska | 15. Prachotesný kryt |
| 16. Demontážny krúžok | 17. Podpora | 18. Ochranná doska | 19. Výtlačné potrubie | 20. Puzdro čerpadla |
| 21. Obežné koleso | 22. Sacie potrubie | 23. Zástupca-obežného kolesa | 24. Vice-obežné koleso | 25. Objímka hriadeľa |
| 26. Miestnosť s mechanickou upchávkou | 27. Mechanická upchávka |
MOC
■Materiál komponentov prietokového kanála založený na čerpanom médiu: Cr26-oteruvzdorný materiál alebo Cr30, CD4MCu{4}}oteruvzdorný a antikorózny-materiál a iný všeobecný-oteruvzdorný materiál.
■Materiál telesa čerpadla, krytu čerpadla, konzoly atď. nosných častí: sivá liatina 200.
Aplikácia
■ Odvetvia elektrickej energie, hutníctva, uhoľných baní a stavebných materiálov na čerpanie neutrálnych alebo alkalických kalov s pevnými látkami.
■ Proces odsírenia v tepelnej elektrárni.
■Môže byť použitý len ako čerpadlová súprava s jedným ovládaním.
